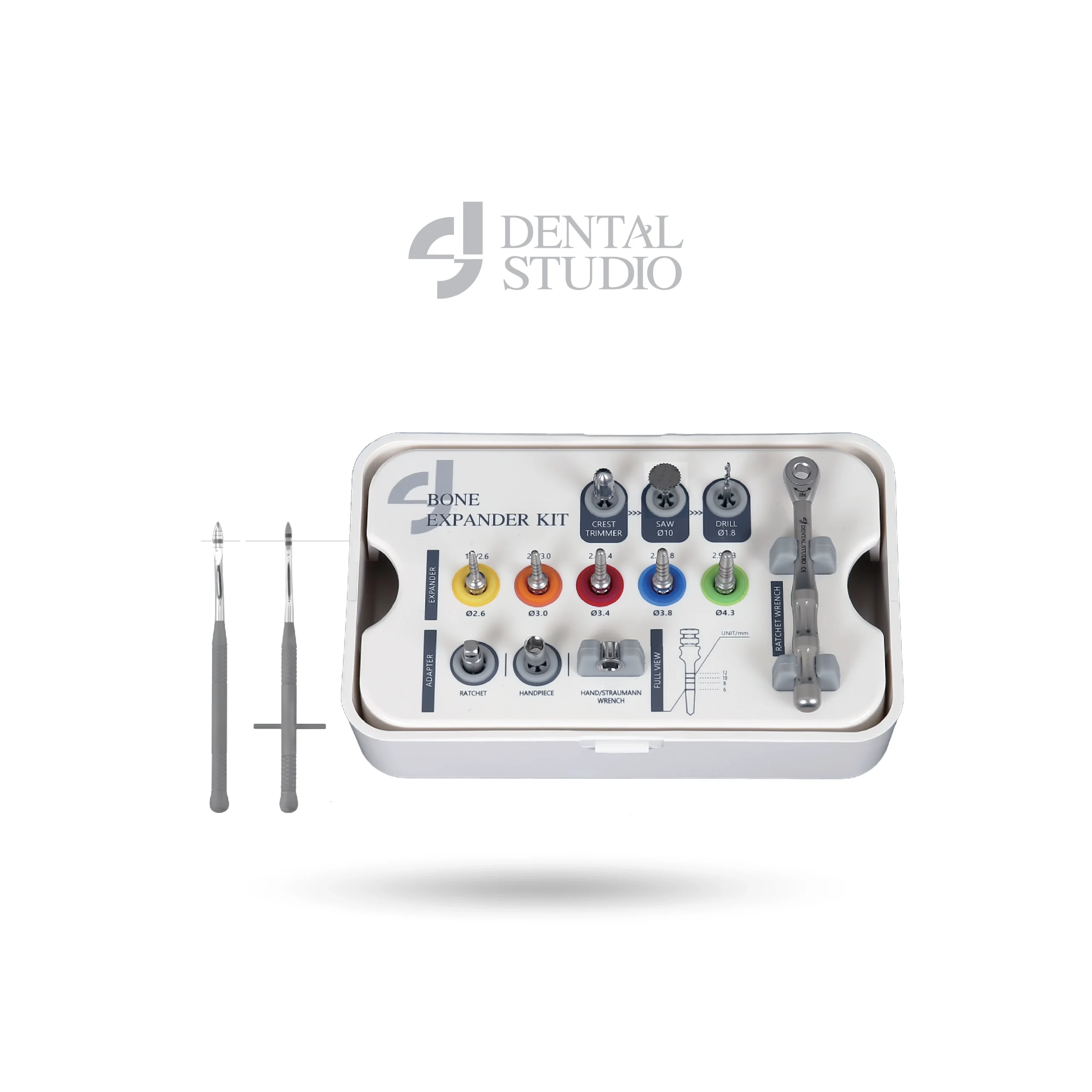

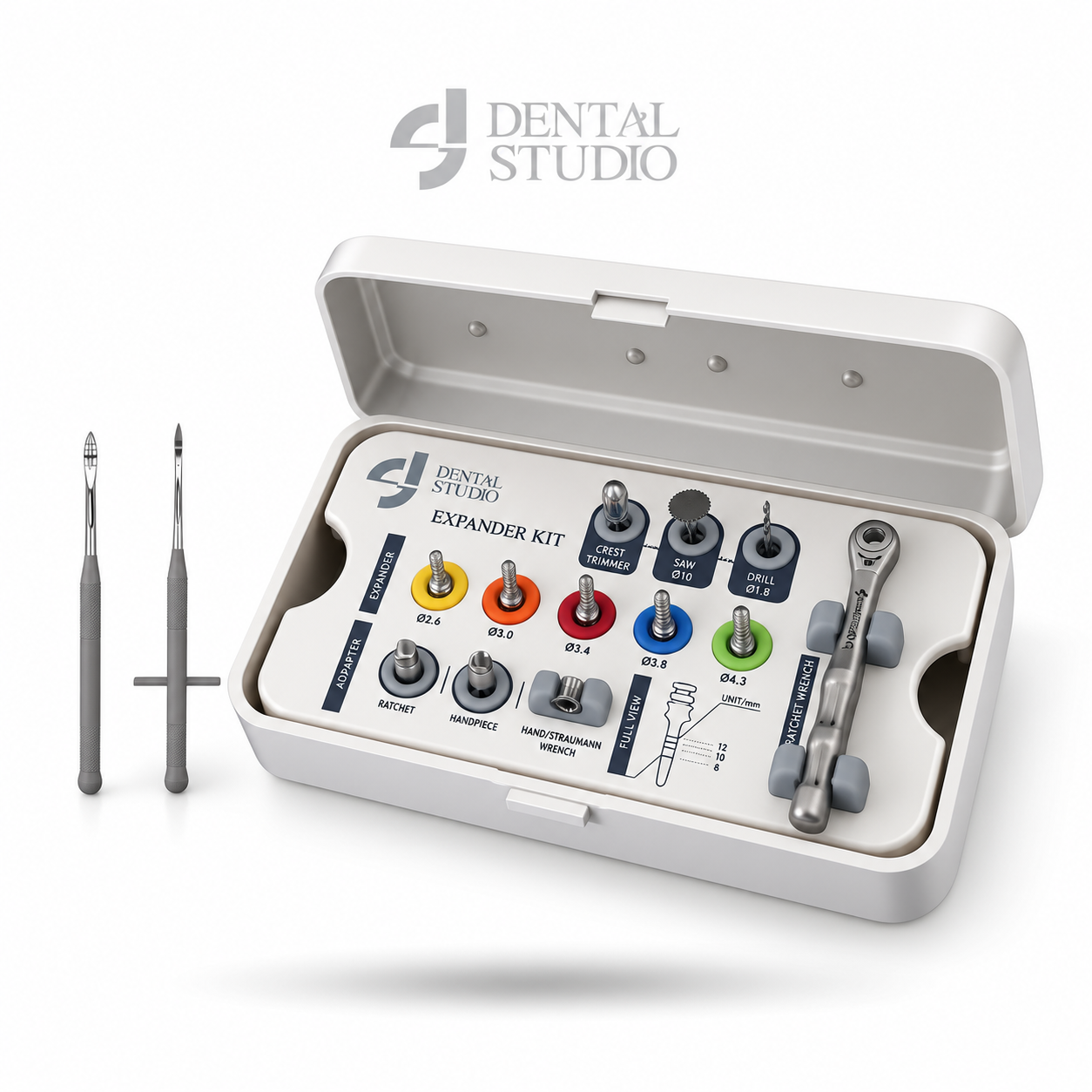

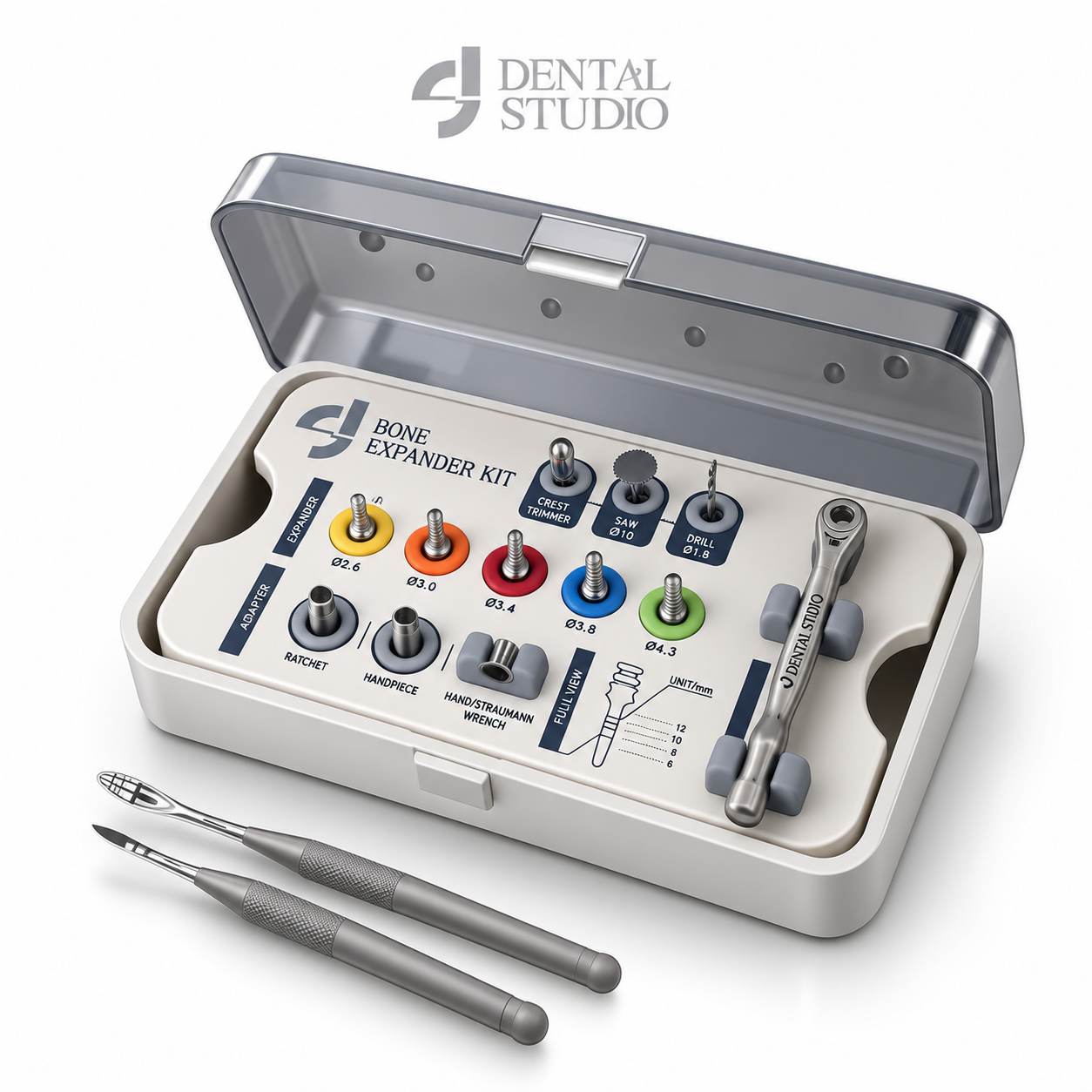

کیت بون اکسپندر همراه چیزل – Bone Expander + ۱ Chisel
کیت بن اکسپندر شامل تمام ابزارهای لازم برای انجام یک تکنیک ریج اسپلیت ساخته‌شده است و گزینه ایده‌آلی برای تکنیک‌های گسترش استخوان است. این کیت ابزارهای مورد نیاز از مرحله اول تا آخر را درون خود جای داده است.
این محصول شامل ابزارهایی از جنس فولاد سخت و ضد زنگ درجه یک برای دارد که برای گسترش سطح ریج و برجستگی‌ها استفاده شود. به کمک ابزار موجود در این کیت روی سطح ریج را برش می‌دهیم و با برش استخوان به عمق مورد نظر برای کاشت ایمپلنت می‌رسیم و مراحل کاشت را انجام می‌دهیم.
این کیت بسیار کاربردی برای قرار دادن ایمپلنت در داخل استخوان کاربرد دارد و از مرحله ابتدایی آماده‌سازی ناحیه ریج تا مراحل پایانی قرار دادن ایمپلنت در درون استخوان استفاده می‌شود.
این کیت دارای اکسپندرهایی است که به تدریج قطرشان افزایش می یابد و این افزایش تدریجی باعث فشرده شدن استخوان و افزایش عرض ریج به‌صورت کاملاً ایمن و بدون نیاز به جراحی‌های بسیار پیشرفته است.
ویژگی‌ها:
۱. شیارهای اکسپندرها دارای طراحی خاصی هستند و از آنجایی که طراحی این شیارها در اکسپندرها با توجه به نوع کاربرد آنها صورت گرفته، مطمئناً توانایی باز کردن استخوان را دارند.
۲. دارای ابزار صاف کننده ریج است.
۳. انتخاب رچت متنوع با استفاده از آداپتور سازگار با رنچ Straumann امکانپذیر است.
۴. این کیت به تنهایی قابلیت استفاده از موتور ایمپلنت و همچنین به طور دستی را دارد.
اجزا:
۱. کرست تریمر (Crest Trimmer)
۲. اره یا Saw
۳. دریل (Drill)
۴. پیچ اکسپندر (Expander)
۵. رچت (Ratchet)
۶. آداپتور رچت
۷. آداپتور دستی
۸. آداپتور Straumann
۹. چیزل
• کرست تریمر یا Crest trimmer: برای اصلاح و صاف کردن استخوان باریک و نازک در عرض تاج استفاده می‌شود. اصطلاحاً می‌گویند که کرست تریمر برای صاف کردن سطح ریج به کار می‌رود. کرست تریمر علاوه بر صاف کردن سطح، می‌تواند آن را به‌شکلی که می‌خواهید حالت دهد که بتوانید ایمپلنت را قرار دهید.
• اره یا Ø10: Saw برای برش دادن استخوان استفاده می‌شود. (ضخامت ۰. ۳ میلی‌متر، قطر ۹. ۸ میلی‌متر). به کمک Sawجایی که روی ریج مد نظر هست را برش می‌دهیم و آن را باز می‌کنیم.
• دریل یا Drill: برای ایجاد یک سوراخ به‌منظور نشانه گذاری جهت کاشت ایمپلنت و قرار دادن اکسپندر استفاده می‌شود.
• پیچ اسکپندر یا Expander: برای بسط دادن و گسترده کردن حفره در استخوان به‌صورت متوالی به‌منظور قرار دادن ایمپلنت در ناحیه باریک در عرض تاج استفاده می‌شود. هر کدام از این پیچ‌ها دارای ۲ قطر هستند و در بالای آنها دو عدد نوشته شده است. عدد اول قطر بالای آنهاست که عدد کوچکتری است و نشان دهنده قطر نوک پیچ است که باریک‌تر است. عدد دوم قطر انتهای آنهاست که ضخامت بیشتری دارد. نکته قابل توجه اینجاست که عدد دوم یا قطر پایین پیچ قبلی، قطری معادل عدد اول یا نوک پیچ بعدی دارد. یعنی مثلاً مقدار قطر پایین یا عدد دوم پیچ اول تقریباً معادل عدد اول یا قطر نوک پیچ دوم است.
• رچت یا Ratchet: برای سفت کردن یا شل کردن اکسپندر به‌صورت دستی در حین جراحی استفاده می‌شود.
• آداپتور رچت: برای اتصال به رچت برای گسترش اکسپندر استفاده می‌شود.
• آداپتور دستی یا Handpiece: هنگامی که از موتور ایمپلنت استفاده می‌شود، پس از وارد کردن اکسپندر، از آن استفاده می‌شود. [دور توصیه شده: ۳۰ تا ۵۰ دور در دقیقه]
• آداپتور Straumann: جهت اتصال به رچت Straumann کاربرد دارد.
• The Bone Expander دارای نوع پایه شامل اکسپندرهای پایه و نوع اصلی است که در آن ۲ ابزار اضافه شده است.
• چیزل: برای اکسپنشن دستی است و به‌صورت چپ و راست می‌توان لثه را باز کرد. روی چیزل دارای خط‌هایی است که عمقی که در لثه پیش‌روی شده را به شما نشان می‌دهد.
مزایا:
۱. کیت دارای چیزل است. چیزل وسیله‌ای است که به کمک آن حفره ایجاد شده را به‌صورت کاملاً دستی باز می‌کند. این روش معمولاً برای کسانی است که تمایلی به استفاده از هندپیس و یا رچت را ندارند.
۲. کیت دارای آداپتور رچت است. برای اینکه اگر سیستم Straumann (سوییسی و آمریکایی) است، بتوان به کمک این آداپتور آن را برای سیستم‌های کره‌ای قابل استفاده کرد.
۳. کیت دارای آداپتور هندپیس است. برای کسانی که نمی‌خواهند از رچت استفاده کنند، به کمک این آداپتور می‌توانند پیچ‌ها را به هندپیس وصل کنند.
۴. با توجه به تمام اجزایی که در خود دارد و با توجه به کیفیت اجزا و قیمت آنها، کیتی بسیار به‌صرفه و اقتصادی است.
نحوه استفاده از کیت:
مرحله اول: ابتدا باید سطح ریج را آماده‌سازی کرد و اینکار به کمک کرست تریمر انجام می‌شود. پس به کمک کرست تریمر سطح ریج را صاف می‌کنیم تا برای مرحله بعد آماده شود.
مرحله دوم: در این مرحله به کمک Saw روی ریج را یک برش اولیه می‌زنیم.
مرحله سوم: ایجاد یک شکاف به وسیله دریل برای نشانه گذاری و مارک کردن دقیق محلی که قصد دارید پیچ ایمپلنت را در آن قرار دهید.
مرحله چهارم: با اکسپندرها یا پیچ‌های اکسپندر، مرحله‌به‌مرحله سطح را اکسپند می‌کنیم تا بتوانیم ایمپلنت را در استخوان قرار بدهیم. این سیستم مرحله‌به‌مرحله استخوان را به آرامی باز می‌کند و از شکستگی استخوان جلوگیری می‌کند.
شما می‌توانید با استفاده از رچت یا هندپیس بعد از اتصال به پیچ‌ها، حفره را برای کاشت ایمپلنت باز کنید و یا از چیزل استفاده کنید. همان‌طور که اشاره کردیم این کیت دارای یک چیزل است که شما می‌توانید به‌صورت دستی و بدون نیاز به رچت یا هندپیس و پیچ‌ها حفره مورد نظر را باز کنید.
کیت نمونه بردار از استخوان – Bone Collector Kit
کیت بن کالکتور یک کیت بسیار کاربردی و پرطرفدار است که به‌منظور جمع‌آوری استخوان از آن استفاده می‌شود. هنگامی که استخوان خرد شده مورد نیاز باشد، از این کیت استفاده می‌شود. این کیت یک ردیف فرز و یک ردیف استاپر (Stopper) دارد که این استاپر حالت چمبر (Chamber) یا محفظه مانندی دارد که با فشار دادن، باعث خرد شدن سطح استخوان و جمع شدن آن داخل این محفظه می‌شود.
ویژگی‌ها:
۱. کیت بن کالکتور باعث جمع‌آوری استخوان‌های اتولوگ به‌صورت ایمن و سریع با به حداقل رساندن میزان از دست رفتن استخوان در هنگام سوراخ کردن می‌شود.
۲. طراحی منحصر به فرد این کیت سبب می‌شود تا استخراج استخوان در کمتر از ۱۰ ثانیه صورت بگیرد.
۳. حرارت ایجاد شده در طول فرآیند با استفاده از مواد مخصوصی کاهش می ¬یابد که شرایط استخراج استخوان طی دریل کردن با سرعت بالا ( ۳۰۰ دور در دقیقه یا بیشتر) را فراهم می ¬سازد.
۴. استاپر این کیت برای اولین بار در جهان از فنر سیلیکونی استفاده می‌کند که دریل کردن بدون لرزش را موجب می‌شود و تعداد دفعات استفاده را بیش از ۵۰ درصد نسبت به سایر کیت‌های موجود افزایش می‌دهد.
۵. یک کیت معقول و مقرون به‌صرفه بسته به افزایش و کاهش تعداد دفعات استفاده است.
۶. کاربر می‌تواند آزادانه و بر اساس روش یا ترجیح خودش، استاپر مورد نظر را انتخاب کند.
۷. استاپر را می‌توان از فنر سیلیکونی یا مواد انتخاب کرد.
اجزای تشکیل دهنده کیت:
۱. دریل کالکتور (Drill Collector) Ø4، Ø5، Ø6، Ø7: برای جمع‌آوری استخوان داخل دریل هنگام سوراخ کردن استفاده می‌شود (۱۰۰۰-۵۰۰ دور در دقیقه توصیه شده است).
۲. استاپر (Stopper) Ø4، Ø5، Ø6، Ø7: از فنر سیلیکونی تشکیل شده است.
مزایا:
۱. معقول و مقرون به‌صرفه بسته به افزایش یا کاهش تعداد دفعات استفاده
۲. کاربر می‌تواند آزادانه و بر اساس روش یا ترجیح خودش، استاپر مورد نظر را انتخاب کند
۳. استاپر را می‌توان از فنر سیلیکونی یا مواد انتخاب کرد
